1、用途
       4-68型離心通風機可用于一般工廠及大型建筑物的室內通風換氣。既可用來輸入氣體，也可用來輸出氣體。所輸送的氣體應為不超過80℃的空氣和其它不自燃的、對人體無害的、對鋼鐵材料無腐蝕性的氣體。氣體內不許含有粘性物質，所含的塵土及硬質顆粒物不大于150mg/m2。
2、形式
       從電動機一側正視，葉輪順時針旋轉，稱為右旋風機，以“右”表示；葉輪逆時針旋轉，則稱左旋風機，以“左”表示。
       風機的出口位置，以機殼的出風口角度表示。機號No.2.8~6.3出廠時做成一種形式，使用單位根據要求，再安裝成所需要的出風口位置，訂貨時不需注明；機號No8~12.5出風口位置調整范圍為0°~22.5°，間隔是45°；機號No16、20的出風口制成0°、90°、225°，三種固定位置，不能調整，訂貨時需注明。
       風機的傳動方式有A、B、C、D四種。No.2.8~5采用A式傳動，No6.3~12.5采用C、D式傳動、No16、20采用D式傳動。
3、結構特點

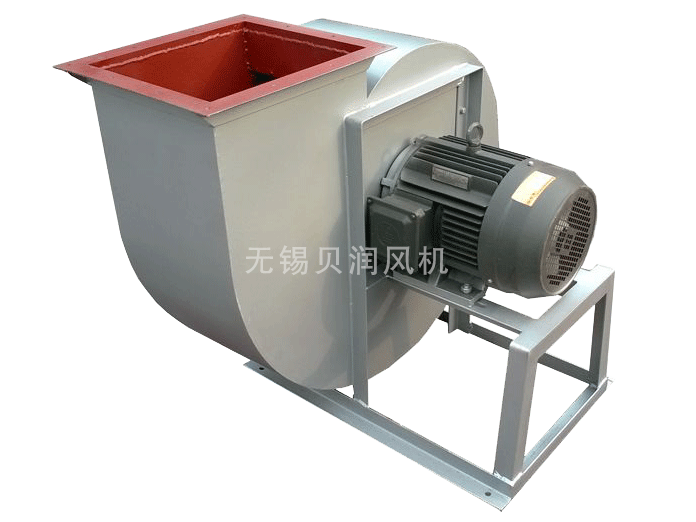

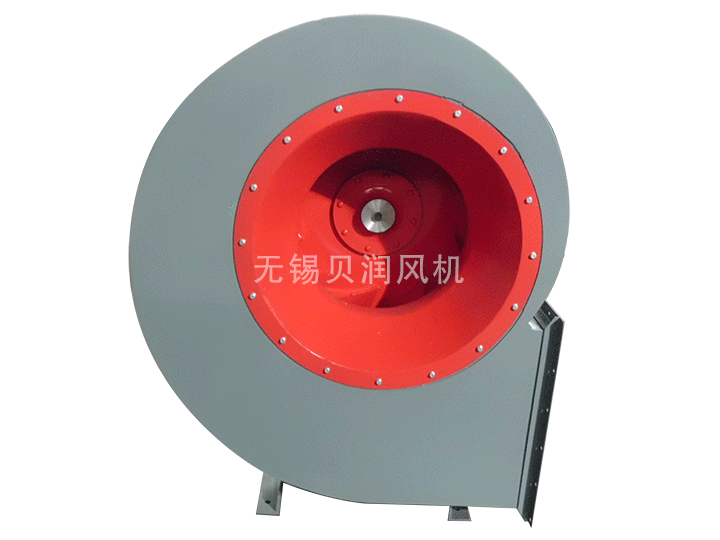

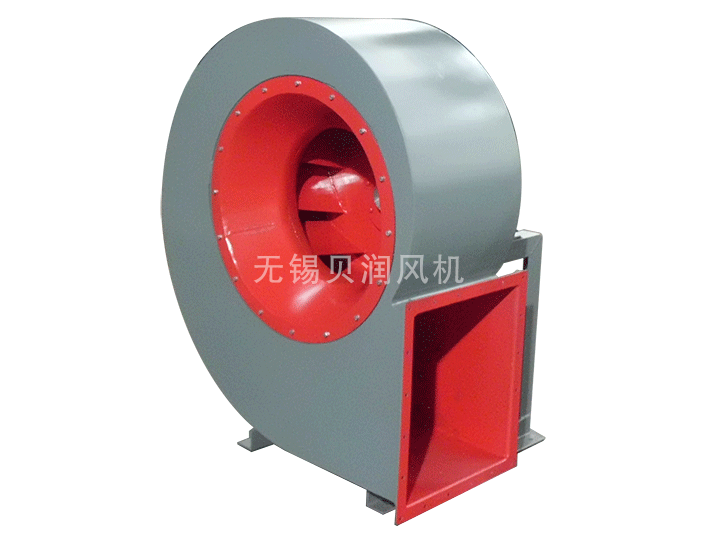

       機號為No2.8 ~5的4-68型風機主要由葉輪，機殼、進風口等部分配直聯電動機組成，No6.3~20除上述部分外還有傳動部分。
       （1）葉輪由12片后傾翼形葉片焊接于曲線形輪蓋與平板型的轱盤中間，為鋼板制造，并經過靜，動平衡校正，空氣性能良好，效率高，運轉平穩。
       （2）機殼是用普通鋼板焊接而成的蝸形體。機殼做成兩種不同形式。No.2.8~12.5機殼做成整體，不能拆開。No16、20的機殼制成兩開式，沿中分水平面分為兩半，用螺栓連接。
       （3）進風口制成收斂式癱線型整體結構，裝于風機的側面，與軸向平行的截面為曲線形狀，能使氣體順利進入葉輪，且損失較小。

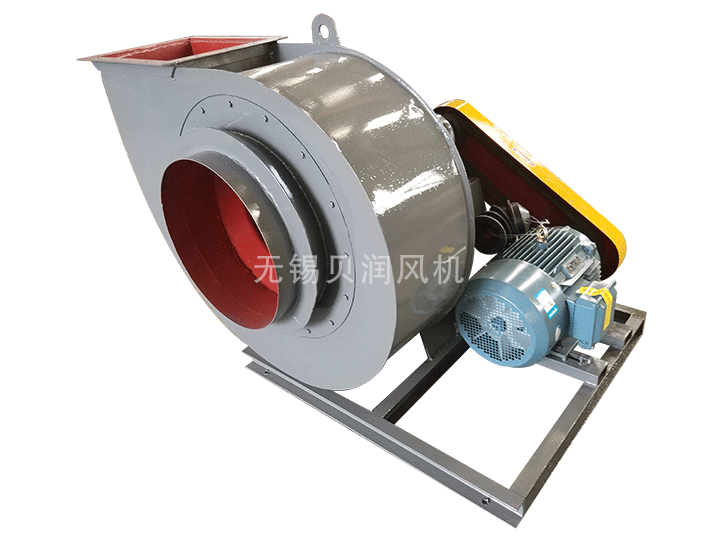

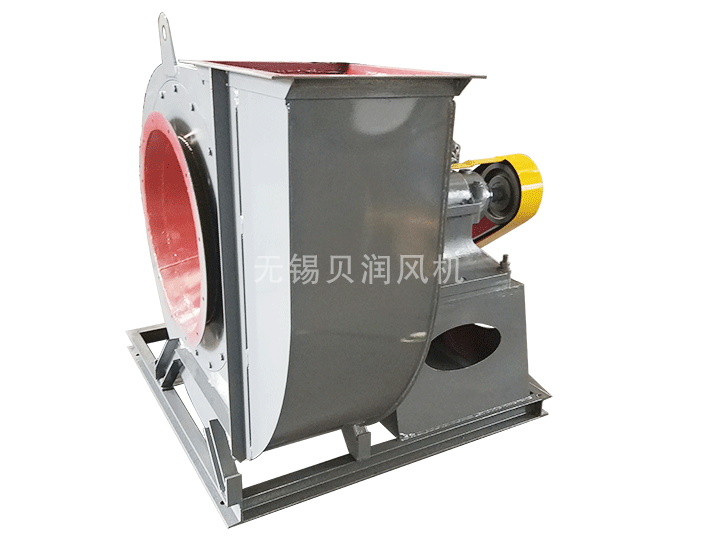

       （4）傳動部分由主軸，軸承箱、波動軸承、帶輪或聯軸器組成。

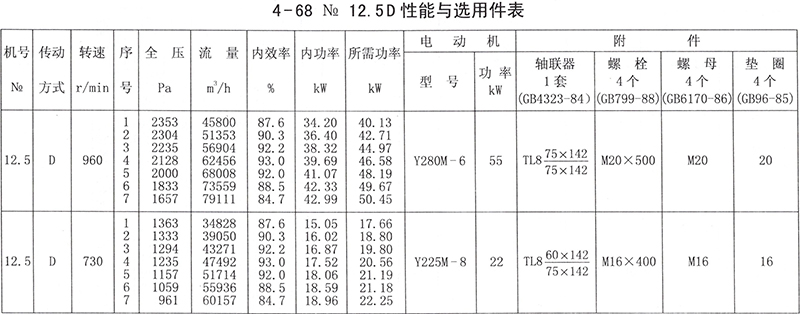

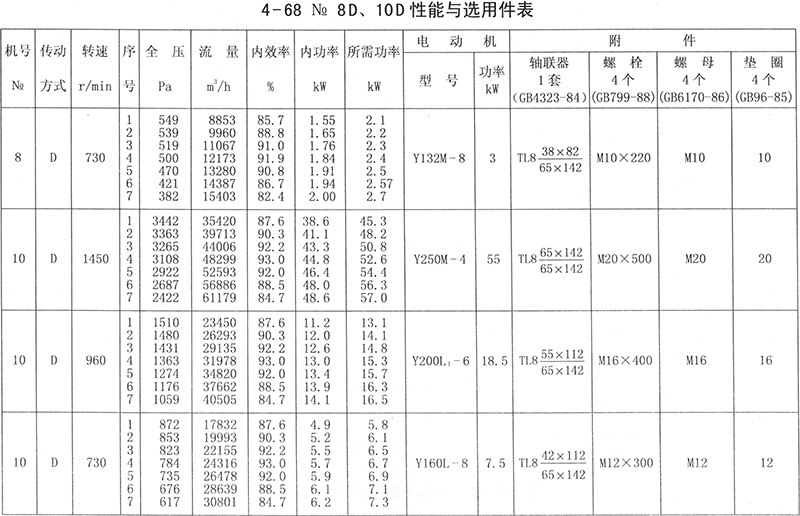

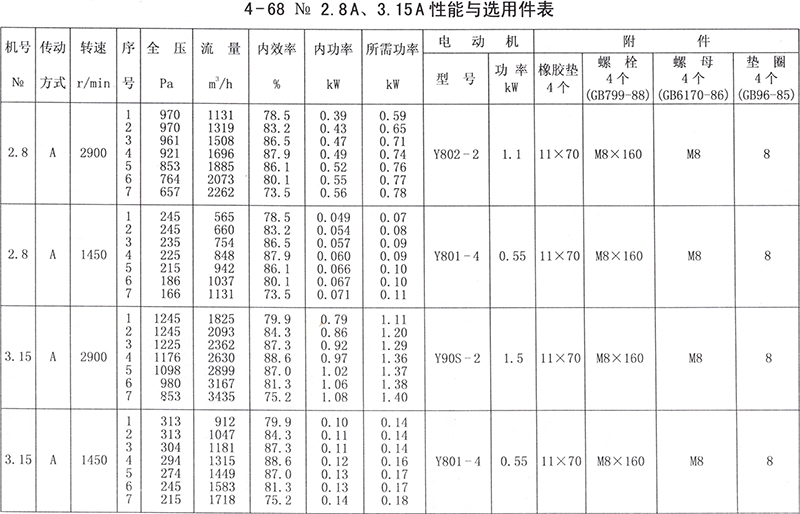

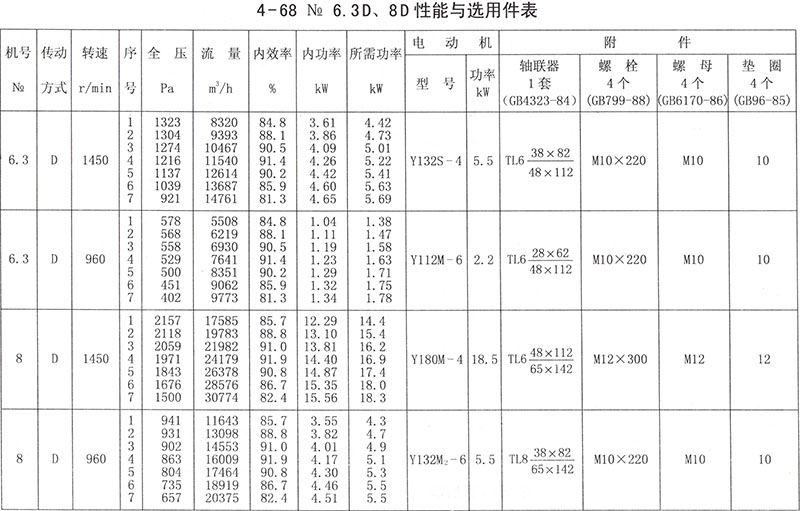

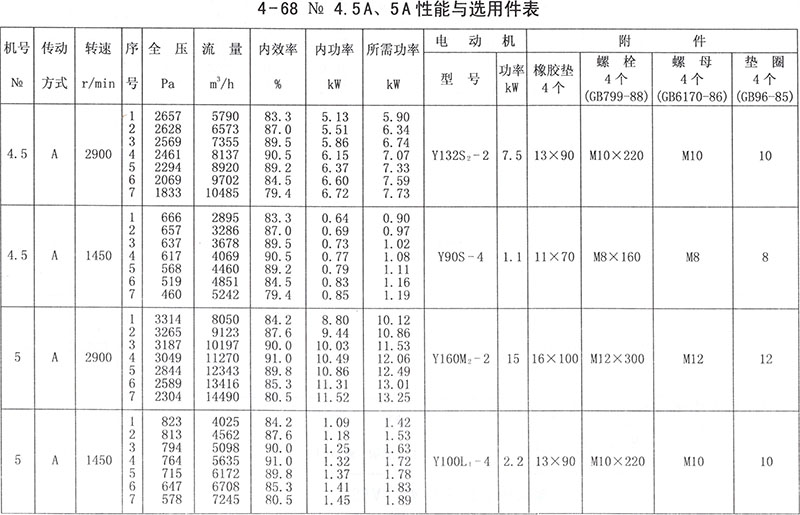

4-68性能與選用件表
